電氣系統選用臺達產變頻器、施耐德低壓電器件，拋光輪升降采用數顯控制，拋光和工作臺移動速度實現無級調速，可獲得理想的表面效果。
由兩組高速旋轉的布輪或尼龍輪在型材表面成微磨削加工，從而得 到鏡面或鍛面（拉絲）狀態的表面。在拋光過程中，在布輪上涂上 拋光劑（一般選用拋光蠟）。
|
型號 |
JYFP6500 |
|
工作臺面尺寸
(寬×高) |
6500 × 700 mm |
|
適用拋光輪 |
16″ (Φ400mm) |
|
最大可拋光型材尺寸 |
6000×650 mm |
|
最大可拋光型材高度 |
250 mm |
|
拋光輪升降速度 |
6 mm/s |
|
氣源氣壓 |
0.6 MPa |
|
工作臺移動速度 |
5 ～ 22 m/min （變頻調速） |
|
主軸轉速 |
1470 rpm （變頻調速） |
|
除塵裝置 |
風機 C6-46-3A-3kW |
|
隨機配件 |
配拋光布輪 1 套，附件 1 套 |
|
總功率：42.6 kW |
拋光輪電機：18. 5kW×2 |
|
行走電機：0.75 kW×2 |
|
|
升降電機：1.1 kW |
|
|
除塵風機：3 kW |
|
|
電壓 |
380 V |
|
主機外形尺寸
(長×寬×高) |
2070 × 2200 × 1500 mm |
|
設備重量 |
12000 kg Approx. |

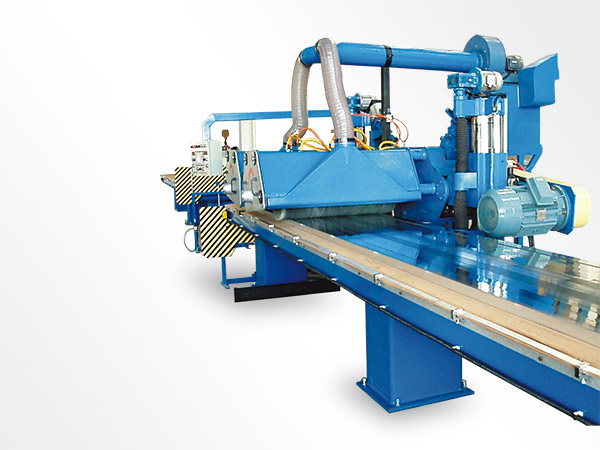

JYFP7000 型平面拋光機主電機選用 ABB 公司產品，臺達產變頻器，三菱 PLC 和控制模 塊，EV 人機界面（觸摸屏），研磨液噴淋系統選用 HDP-II 德國 Widoberg 公司產品。
設備由兩組高速旋轉的布輪或尼龍輪組成，型材表面與拋光輪間有 拋光劑（液態或固態）磨料，可以得到鏡面或鍛面（拉絲）狀態的表面。 采用特殊設計，大平面拋光的橫向移動，能顯著提高表面拋光質量。
|
型號 |
JYFP7000 |
|
工作臺面尺寸
(寬×高) |
7000 × 1000 mm |
|
工作臺數量 |
2 個（可選用一個工作臺） |
|
適用拋光輪 |
16″～ 20″ (Φ400mm ～ Φ500mm) |
|
主軸轉速 |
1000 rpm（變頻調速） |
|
拋光輪橫向移動 |
20 mm |
|
拋光輪升降行程 |
250 mm |
|
拋光輪升降速度 |
2 mm/s |
|
工作小車移動速度 |
5 ～ 9 m/min（變頻調速） |
|
噴研磨液容量 |
0.2 ～ 0.3 cm3/ 支 共 4 支 （可調） |
|
除塵裝置 |
風機 C6-48-4A-5.5kW |
|
隨機配件 |
配拋光布輪 1 套，附件 1 套 |
|
總功率 |
拋光輪電機：22 kW×2 |
|
移動電機：1.5 kW |
|
|
升降電機：0.55 kW×2 |
|
|
橫移電機：0.55 kW×2 |
|
|
除塵風機：5.5 kW |
|
|
電壓 |
380 V |
|
主機外形尺寸
(長×寬×高) |
3500 × 2400 × 2000 mm |
|
設備重量 |
15000 kg Approx. |
